HG/T 4299-2018搪玻璃薄膜蒸发器结构型式图表

发布时间:2021-02-18 00:14:00

HG/T 4299-2018搪玻璃薄膜蒸发器结构形式和基本参数
4、搪玻璃薄膜蒸发器型式、基本参数及主要尺寸
4.1 搪玻璃薄膜蒸发器结构型式见图1,图1中的零部件明细见表1,基本参数及主要尺寸见表2、表3。

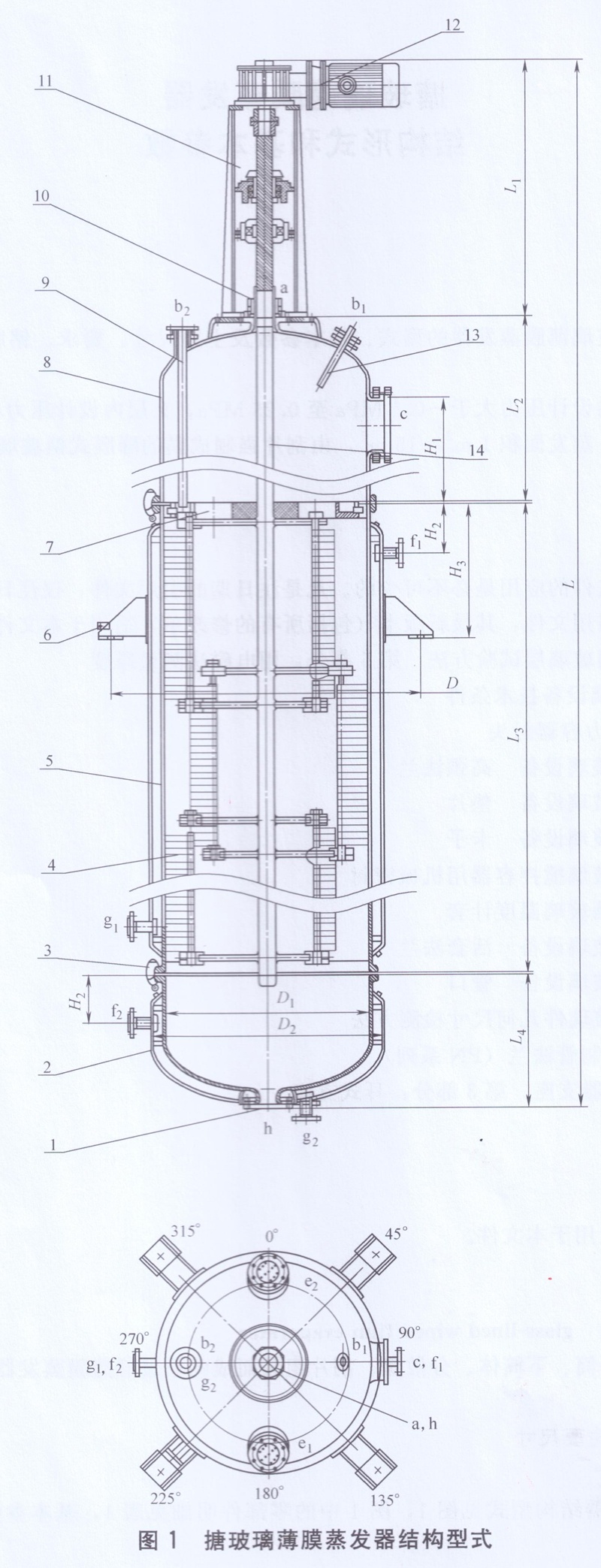

搪玻璃薄膜蒸发器结构型式图

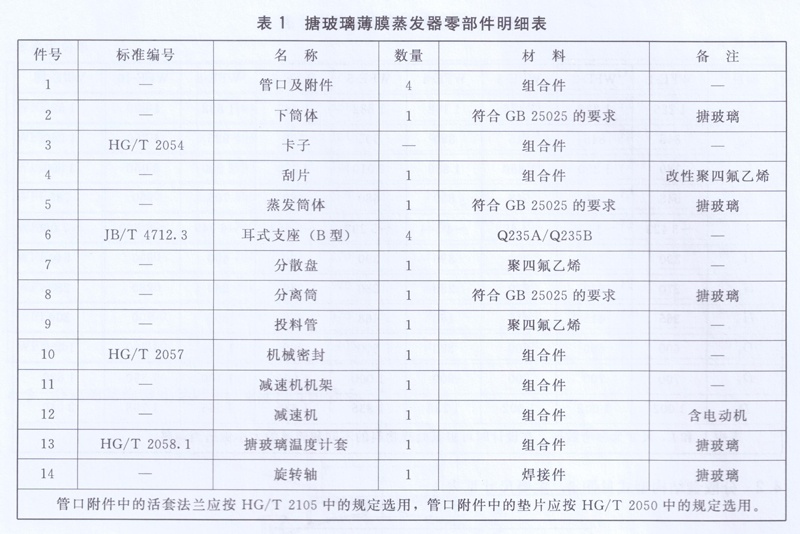

搪玻璃薄膜蒸发器零部件明细表

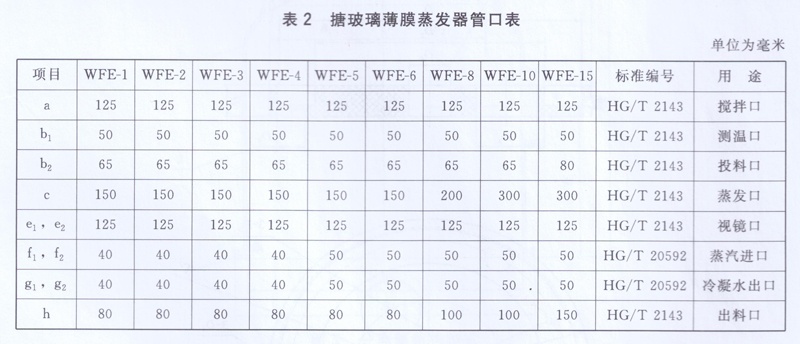

搪玻璃薄膜蒸发器管口表

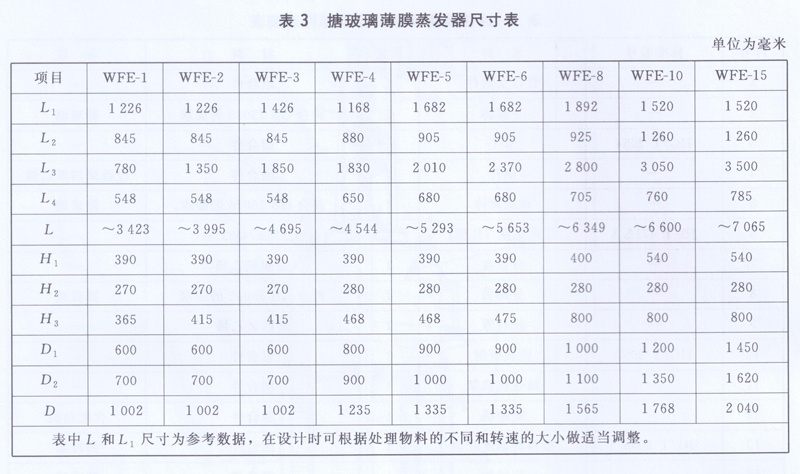

搪玻璃薄膜蒸发器尺寸表
