HG/T 2637-2017搪玻璃管件法兰对管子的垂直度检测方法

发布时间:2021-03-08 15:56:00

HG/T 2637-2017 搪玻璃件几何尺寸检测方法
3.15 搪玻璃管件法兰对管子的垂直度
3.15.1 量具
平台:平面度不大于0.2 mm。
平行度标准圆垫块:上、下平面的平面度不大于0.0002D (D一标准圆垫块外径),平行角度不大于0.1°。
专用直角尺:长边与管子直边等长。
塞尺:量程0mm~3mm。
3.15.2 检测方法

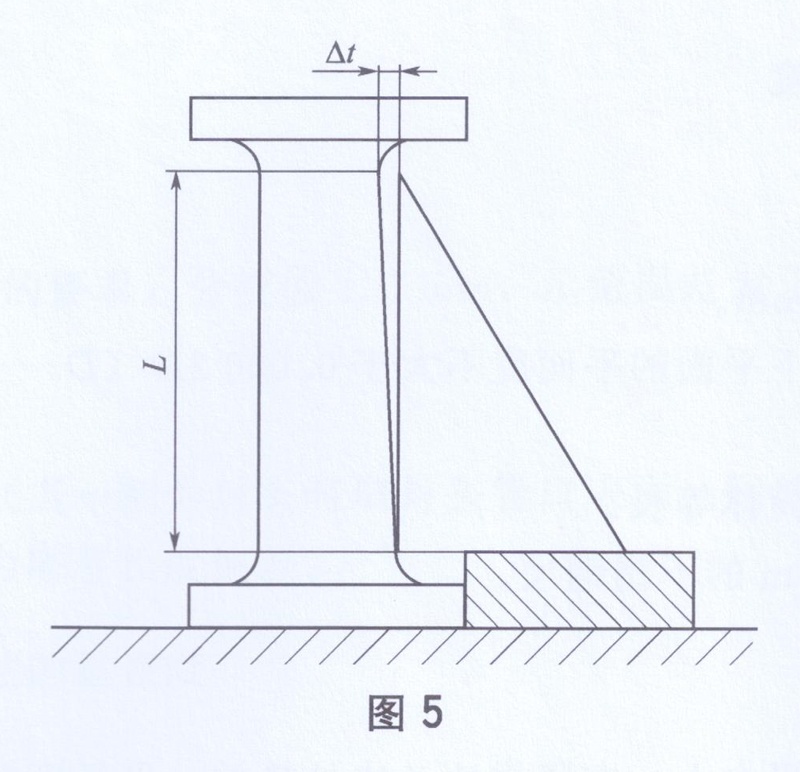

将被测管子法兰端放置在平台上,在紧靠法兰边处垫放一平行度标准圆垫块,用直角尺贴靠在管壁上(如图5所示),旋转管子,用塞尺量取旋转一周中管子上端与直角边的最大距离△t,此值即为管件法兰对管子的垂直度。
