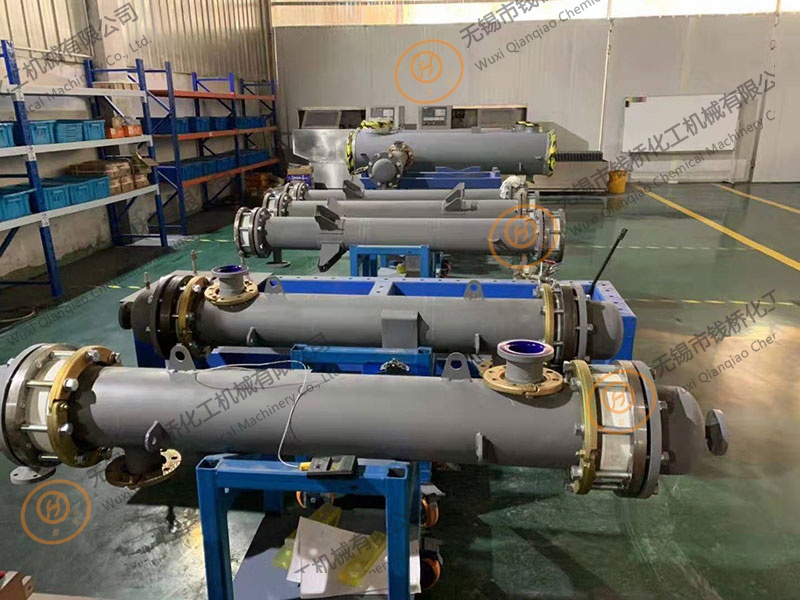

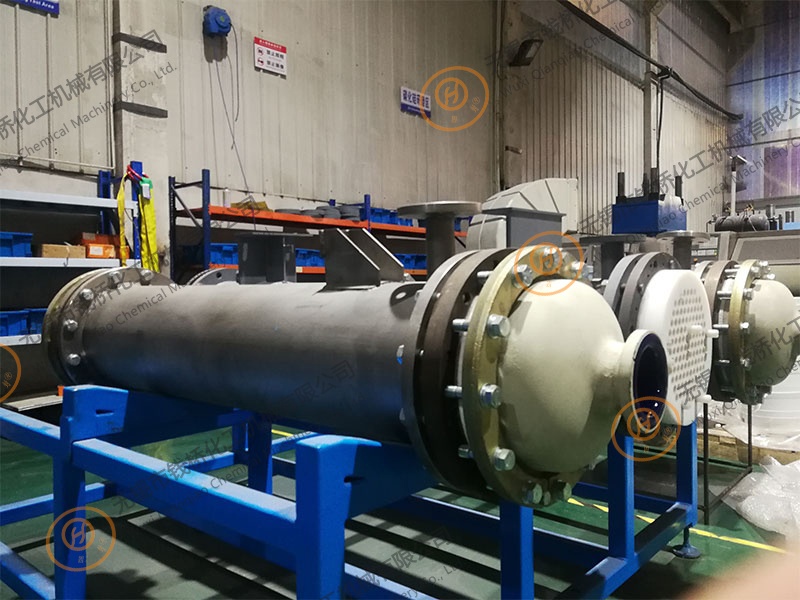

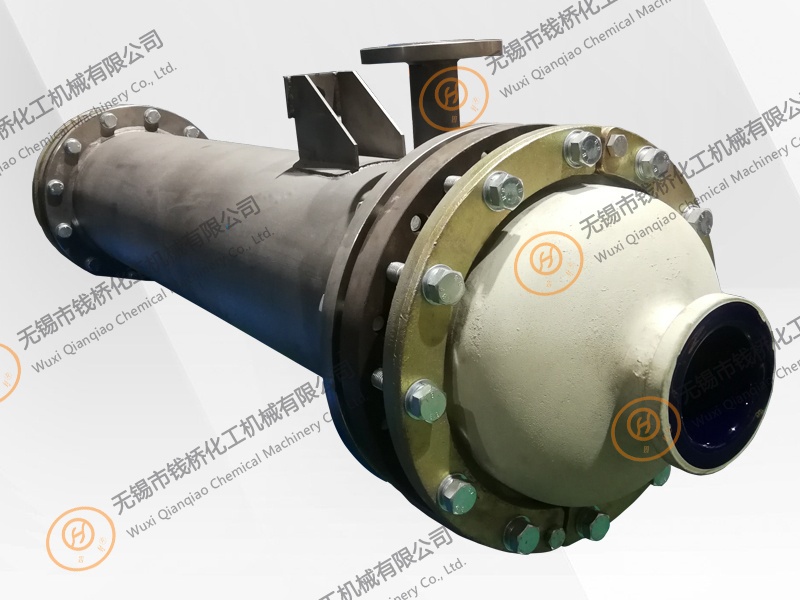

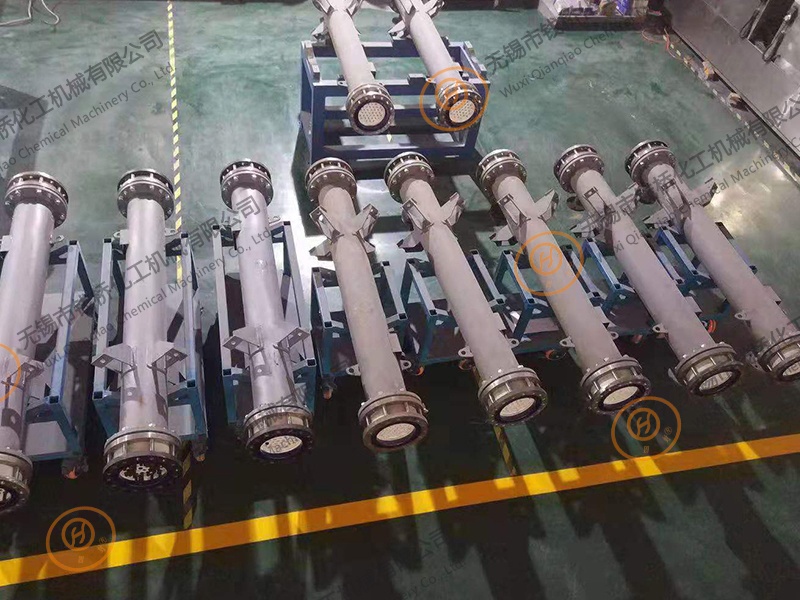

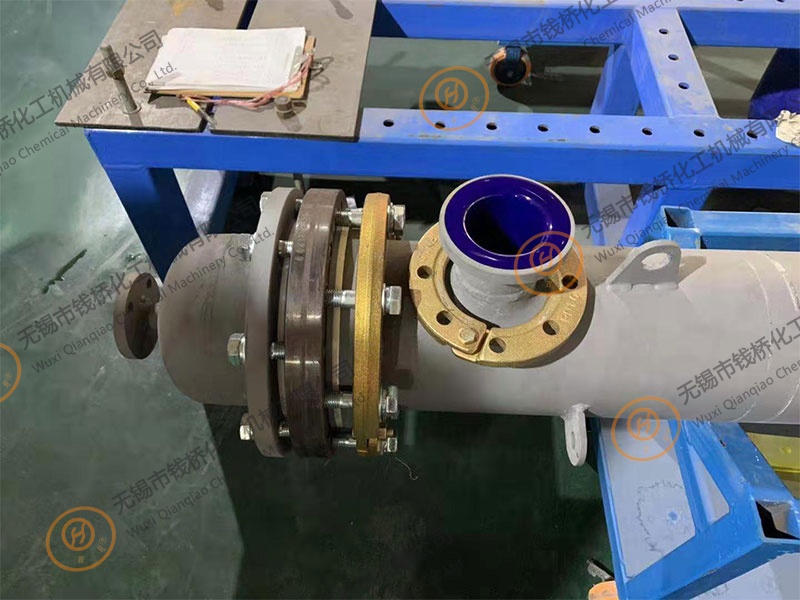

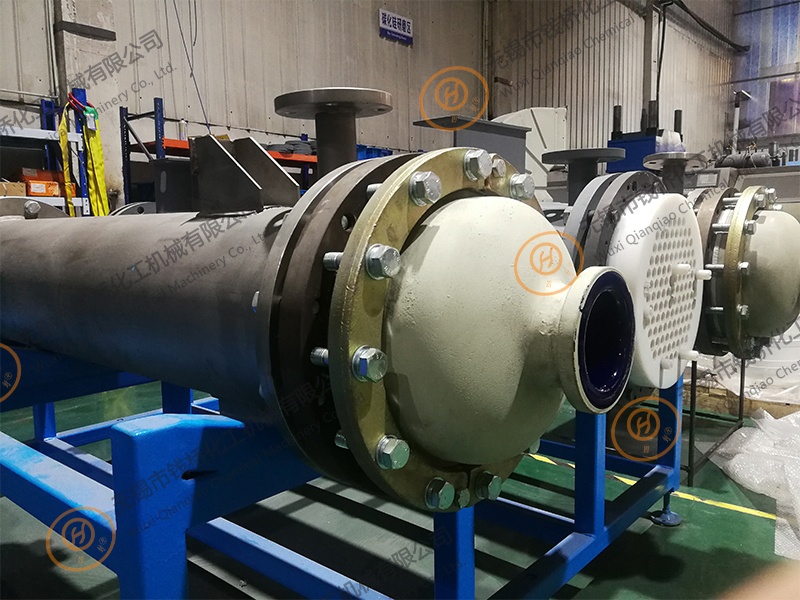

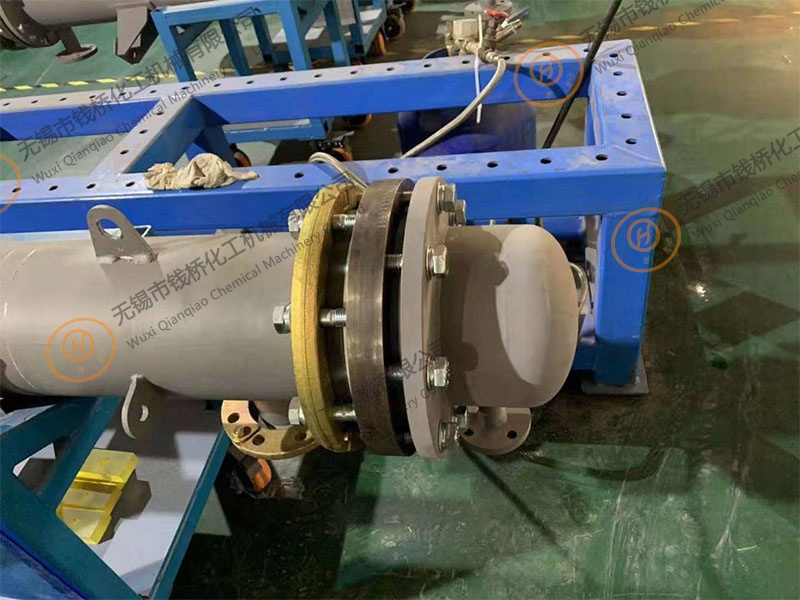

普通型双管板碳化硅换热器

普通型双管板碳化硅换热器安装前,在185Bar的压力下对每根换热管进行测试;换热器的外壳直径范围为DN100至DN600;换热管标准长度为1000至3000mm ;换热面积为1至60平方;换热管直径为14mm和19mm;水平或垂直安装;适用温度范围-19℃至100℃;适用压力范围-0.1MPa至0.6MPa;符合CE、ATEX、FDA标准;双管板设计,可以使用分离室分离工艺流体和工作流体,以便在O型圈泄漏的情况下,两种流体之间不会发生混合。
在线咨询

普通型双管板碳化硅换热器,由耐腐蚀管板和碳化硅管材组成,严苛的腐蚀性工况的理想解决方案。

碳化硅列管式换热器采用耐腐蚀碳化硅制成的换热管是加热,冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括:溴,硫酸,氢氟酸,硝酸,盐酸和其他酸;碱;卤代化合物;盐溶液和有机化合物。

普通型双管板碳化硅换热器简介:
安装前,在185Bar的压力下对每根换热管进行测试;
换热器的外壳直径范围为DN100至DN600;
换热管标准长度为1000至3000mm ;
换热面积为1至60平方;
换热管直径为14mm和19mm;
水平或垂直安装;
适用温度范围-19℃至100℃;
适用压力范围-0.1MPa至0.6MPa;
符合CE、ATEX、FDA标准;
双管板设计,
可以使用分离室分离工艺流体和工作流体,以便在O型圈泄漏的情况下,两种流体之间不会发生混合。

普通型双管板碳化硅换热器


红色栏必填 点击下载SIC工况表

碳化硅设计条件表

设备位号





夹套

换热管内

流体名称/组份*



总流量*

kg/h

气体流量

kg/h

液体流量

kg/h

不凝物流量

kg/h

温度(入口/出口)*

°C

凝点/沸点

°C

密度

kg/m3

粘度

cP

气体分子量

g/mol

不凝物分子量

g/mol

比热

cal/g/k

导热系数

kcal/m/K/h

潜热

kcal/kg

入口压力(绝压)*

Mpa

流速

m/s

压力降

bar

污垢系数

kcal/h/m2/°C

热交换量

kcal/h

换热系数(干净//服务侧)

kcal/h/m2/°C

校正的对数平均温差

°C

换热面积(需要的/提供的)

m2

设备选型数据

设计温度

°C

设计压力

barg

测试压力

barg

程数



入口管道直径

mm

出口管道直径

mm

材料



重量(空/满水)

kg

安装方式*




碳化硅热导率对比表

碳化硅腐蚀性能表

  测试环境 Test Environment
  试剂浓度 Conc.Reagent

腐蚀量
Corrosive Weight Loss

mg/cm2yr

 (Wt%)

温度 Temp
(℃)

无压烧结碳化硅**
(No Free SiC)**

反应烧结碳化硅
(12% SiC)

  98% H2SO4

100

1.8

55

  50% NaOH

100

2.6

>1000

  53% HF

25

<0.2

7.9

  85% H3PO4

100

<0.2

8.8

  70% HNO3

100

<0.2

0.5

  45% KOH

100

<0.2

>1000

  25% HCI

70

<0.2

0.9

  10% HF plus 57% HNO3

25

<0.2

>1000

无锡市钱桥化工机械有限公司所生产设备均使用无压烧结碳化硅**
The heat exchanger produced by Wuxi Qianqiao Chemical Machinery Co., Ltd. is made of pressureless sinte#d63031 silicon carbide.(No Free SiC)**









普通型双管板碳化硅换热器采用耐腐蚀碳化硅制成的换热管是加热,冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括:溴,硫酸,氢氟酸,硝酸,盐酸和其他酸;碱;卤代化合物;盐溶液和有机化合物。
